TP 5. Clustering y Data Mining

Materiales Slides

Atención: Este TP tiene parcialito.

Atención: Este TP tiene informe.

Software a usar

• Python.
• Colab

Librerías de Python a usar

• pandas (manejo de tablas de datos)
• numpy (operaciones numéricas)
• matplotlib y seaborn (plots)
• scipy (scipy.cluster.hierarchy, scipy.spatial.distance)
• scikit-learn (sklearn.cluster.KMeans, sklearn.metrics.silhouette_*)

Recursos Online

• Introducción a Python, TPP de esta materia: Parte 1 y Parte 2
• Clustering jerárquico con scikit-learn
• Silhouette score en scikit-learn
• Python for Everybody (Coursera) (se puede hacer gratis, en ese caso no da certificado)
• pandas: Introducción oficial (10 minutes to pandas) y User Guide completa
• Visualización con matplotlib/seaborn: Tutorial de seaborn, galería de matplotlib con detalles sobre tipos de plots, cheatsheets oficiales de matplotlib e información sobre colores y daltonismo
• scipy.cluster.hierarchy: Documentación de dendrogram

Objetivos

• Familiarizarse con el funcionamiento del clustering jerárquico aglomerativo.
• Familiarizarse con el método de clustering particional K-means.
• Explorar algunas medidas de calidad de los clusters, como la silueta o silhouette.
• Usar métodos de clustering con herramientas de programación para resolver problemas biológicos

Introducción al tema

Hoy vamos a retomar el trabajo con Python. Recomendamos repasar o tener a mano los TPPs de esta materia por si necesitan recordar como hacer ciertos comandos (Parte 1 y Parte 2).

Los experimentos biológicos nos permiten analizar miles a millones de interacciones biológicas a la vez, lo que resulta en tablas con millones de datos. Esto hace necesario entonces saber utilizar herramientas que nos permitan extraer, o minar, información de estos enormes conjuntos de datos. A este proceso lo vamos a denominar Data Mining.

Los métodos de clustering nos permiten agrupar elementos analizados en base a datos observados sobre ellos. Esto tiene muchas utilidades, como por ejemplos entender mejor las diferencias entre grupos conocidos, encontrar diferentes grupos dentro del conjunto datos analizado, o remover datos redundantes. El objetivo final de los métodos de clustering es identificar agrupamientos naturales en los datos con alguna relevancia biológica.

Ejercicio 1 - Clustering Jerárquico Manual

Para empezar este TP vamos a realizar un pequeño clustering jerárquico a mano para repasar el concepto.

En la siguiente tabla se reportan los niveles de expresión de cuatro genes (A, B, C y D) a las 0hs, 1hs y 2hs luego de algún tratamiento (aplicado a las 0hs):

gen	t_0h	t_1h	t_2h
genA	2	4	8
genB	-1	-1	-2
genC	-2	0	1
genD	0	-1	-6

En la siguiente tabla se reportan los niveles de expresión estandarizados. La estandarización se realizó restando a cada dato el promedio de los tres tiempos para ese gen y dividiendo el resultado por la desviación estándar de los tres tiempos para ese gen, es decir:

\[ datoEstandarizado(genA, t_0) = \frac{dato(genA, t_0) - promedio(genA)}{desviacionEstandar(genA)} \]

gen	t_0h	t_1h	t_2h
genA	-0.87	-0.22	1.09
genB	0.58	0.58	-1.15
genC	-1.09	0.22	0.87
genD	0.73	0.41	-1.14

Queremos entonces agrupar a los diferentes genes por como varían sus niveles de expresión cuando se aplica dicho tratamiento. Para hacer esto vamos a:

✏️ Paso 1: Calcular la distancia euclidiana entre los diferentes genes

Explicación Paso 1 - Distancia euclidiana

Es una de las varias formas de calcular una distancia entre dos vectores de datos, lo cual es necesario al momento de calcular una matriz de distancias. Por ejemplo, suponiendo que tenemos 2 vectores de forma \(V = (x, y, z)\) la distancia euclidiana entre ellos se calcula como:

\[ distanciaEuclidiana(V_1, V_2) = \sqrt{(x_1 - x_2)^2 + (y_1 - y_2)^2 + (z_1 - z_2)^2} \]

Aplicando esto a nuestros datos, x, y y z representan cada uno de los tiempos y el subíndice indica el gen. Por ejemplo, la distancia entre los genes A y B se calcula como:

\[ distanciaEuclidiana(genA, genB) = \sqrt{(2 - (-1))^2 + (4 - (-1))^2 + (8 - (-2))^2} = 11,58 \]

✏️ Paso 2: Construir una matriz de distancias

Explicación Paso 2 - Matriz de distancias

Es una matriz donde tanto las filas como las columnas representan un mismo conjunto de elementos y en cada intersección se pone la distancia (en nuestro caso euclidiana) entre dos elementos específicos. Es la base de muchos métodos de clustering.

Para nuestros datos la matriz de distancias entre los cuatro genes es:

	genA	genB	genC	genD
genA	0
genB	11,58	0
genC	9	3,32	0
genD	15	4,12	7,35	0

Como el orden de los elementos es igual para las filas que para las columnas, en la diagonal se compara cada elemento contra sí mismo por lo que la distancia es 0. Por otro lado, estamos llenando solo la mitad de la matriz ya que las matrices de distancia son matrices simétricas, es decir, que el triángulo superior derecho de la matriz va a ser un reflejo del triángulo inferior izquierdo.

✏️ Paso 3: Agrupar usando clustering jerárquico donde el criterio de agregación va a ser "vecino más lejano" o complete linkage

Explicación Paso 3 - Clustering jerárquico

El clustering jerárquico es una forma de agrupar elementos dependiendo de que tan similares son entre ellos. Usa un algoritmo bastante sencillo de entender que se basa en una matriz de distancias:

1. Sin considerar a la diagonal, encontrar el par de elementos (fila, columna) que son más similares entre sí (el menor número en la matriz de distancias). En nuestra matriz de distancias los elementos más parecidos son "genB" y "genC" ya que tienen la menor distancia (3,32)

2. Dejar constancia de dicha similitud y reconstruir la matriz, reemplazando ambos elementos por uno nuevo (saco los elementos "genB" y "genC" y agrego el elemento "genB+C")

   	genA	genB+C	genD
   genA	0
   genB+C	?	0
   genD	15	?	0

3. Al momento de calcular la nueva distancia entre este nuevo elemento ("genB+C") y el resto de los elementos de la matriz donde ahora figuran "?", usar algún criterio de agregación (por ejemplo: single linkage, average linkage o complete linkage)

Los criterios de agregación indican que operación hay que hacer al momento de calcular la distancia entre un nuevo elemento creado en una matriz de distancias y los ya existentes. Cada uno tiene sus ventajas y desventajas.

Siguiendo con nuestro ejemplo, si queremos calcular la distancia entre el nuevo elemento "genB+C" y el "genA":

• Single Linkage: la nueva distancia es la menor entre las distancias \(dist(genA, genB)\) y \(dist(genA, genC)\)

  	genA	genB+C	genD
  genA	0
  genB+C	9	0
  genD	15	4.12	0

• Complete Linkage: la nueva distancia es la mayor entre las distancias \(dist(genA, genB)\) y \(dist(genA, genC)\)

  	genA	genB+C	genD
  genA	0
  genB+C	11.58	0
  genD	15	7.35	0

• Average Linkage: la nueva distancia es el promedio de las distancias \(dist(genA, genB)\) y \(dist(genA, genC)\)

  	genA	genB+C	genD
  genA	0
  genB+C	10.29	0
  genD	15	5.735	0

• Volver al paso 1 hasta que todos los elementos estén unidos entre sí

Una vez hecho esto puedo dibujar el clustering jerárquico teniendo en cuenta qué elementos se juntaron con qué elementos.

✏️ Pregunta

¿Cómo queda la matriz final utilizando single linkeage?

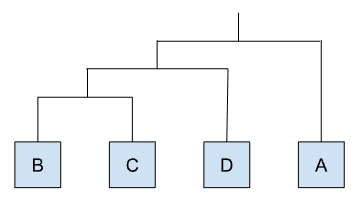

✏️ Paso 4: Armar un esquema del dendograma o árbol de similitud que resulta de este clustering

Se construye un dendograma que represente las agrupaciones realizadas secuencialmente en los distintos pasos de la matriz.

✏️ Pregunta

Construí el dendograma correspondiente a tus datos.

✏️ Pregunta 1 (en clase)

Comparando los agrupamientos obtenidos con los datos estandarizados y sin estandarizar. ¿Qué diferencias observan?

✏️ Pregunta 2 (en clase)

¿Cuál de los dos agrupamientos les parece mejor para este escenario donde queríamos evaluar cómo afecta un tratamiento los niveles de expresión de diferentes genes?

✏️ Pregunta 3 (en clase)

¿Les parece qué es siempre correcto estandarizar los datos de esta forma o se les ocurre escenarios donde no es así?

Ejercicio 2 - Agrupando flores por especies

Introducción al data set

En este ejercicio vamos a trabajar una vez más con el data set iris, un set de datos clásico que no viene incluido con Python, pero que podemos cargar fácilmente usando la librería seaborn (o alternativamente scikit-learn).

Este data set contiene las medidas de ancho (width) y largo (length) de los sépalos y los pétalos para 3 especies de flores diferentes: setosa, versicolor, y virginica (todas del Genus Iris). Tiene mediciones de 150 flores, 50 por especie.

Nombres de las columnas en Python

Al cargar el dataset con seaborn en Python, las columnas van a llamarse en minúscula y separadas por guión bajo: sepal_length, sepal_width, petal_length, petal_width y species. Vamos a usar esta convención (llamada snake_case) durante todo el TP.

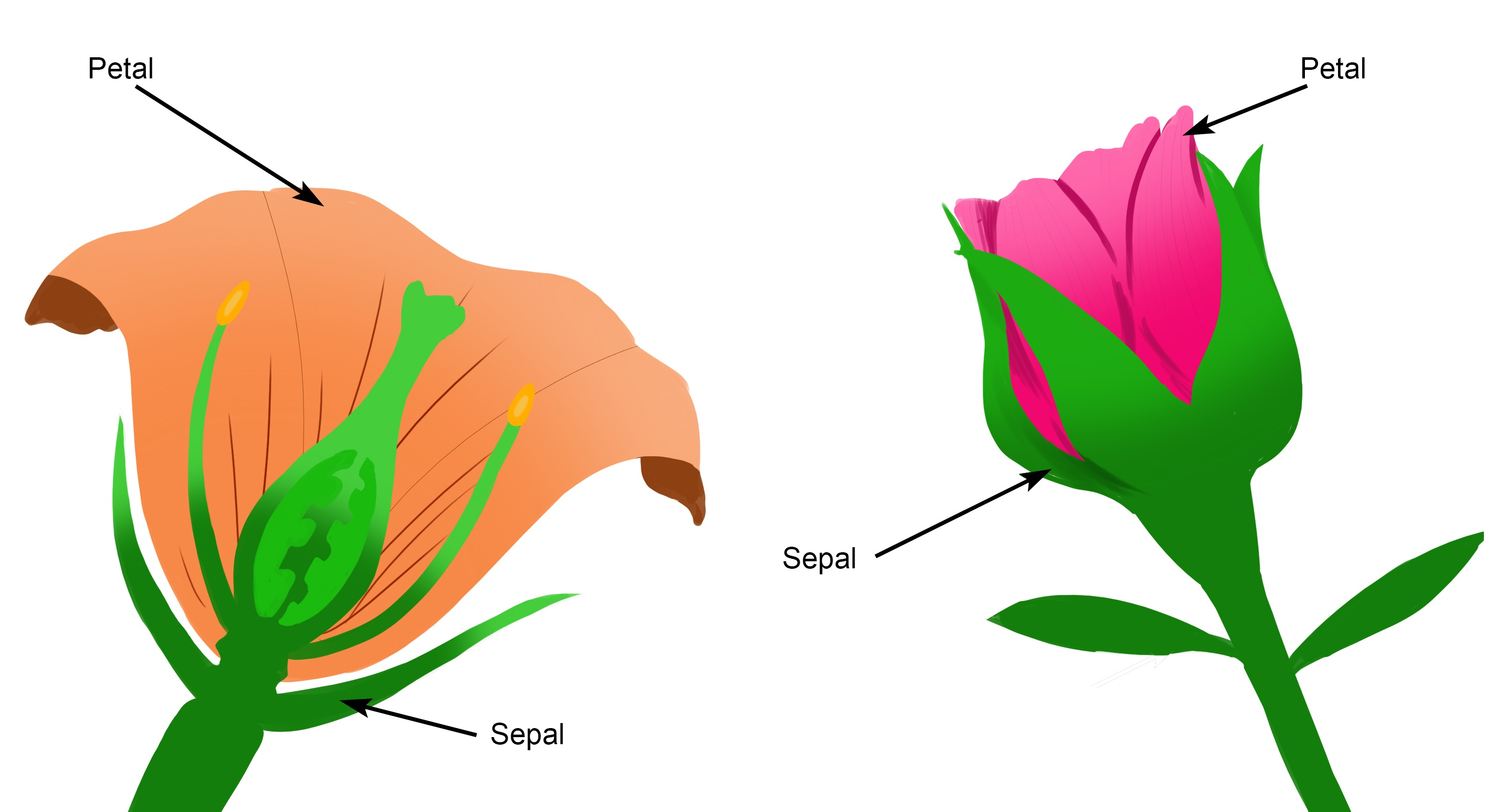

¿Qué son los sépalos y los pétalos?

Antes que nada vamos a familiarizarnos un poco con este data set.

✏️ Código 1

Corran el siguiente código y vean el plot resultante:

import pandas as pd
import seaborn as sns
import matplotlib.pyplot as plt

# Cargo el dataset iris como un DataFrame de pandas
df_iris = sns.load_dataset("iris")

# Identifico las columnas del dataset
print(df_iris.columns)
print(df_iris.info()) # te muestra el tipo de dato en cada columna
print(df_iris['species'].unique())

✏️ Código 2

# Defino a mano los colores para cada especie
colores_especies = {"setosa": "#004D40", "versicolor": "#D81B60", "virginica": "#FFC107"}

# Hago un plot comparando el largo de los sépalos y los pétalos
# Estoy cambiando el color según la especie
fig, ax = plt.subplots(figsize=(8, 7))
sns.scatterplot(data=df_iris, x="sepal_length", y="petal_length", hue="species",
                 palette=colores_especies, s=60, ax=ax)
ax.set_xlabel("Sepal Length")
ax.set_ylabel("Petal Length")
ax.set_title("Sepal Length vs Petal Length per Species", fontsize=16, loc="center")
ax.tick_params(axis="both", labelsize=12)
ax.xaxis.label.set_size(14)
ax.yaxis.label.set_size(14)

plt.show()

Podemos ver que al graficar el largo de los pétalos y los sépalos ya se observan diferencias entre las especies.

Es posible agregar una tercera dimensión para graficar otra de las variables, e incluso agregar la cuarta variable como "tamaño" de los diferentes puntos, pero dichos plots van a resultar considerablemente más complejos al momento de leerlos.

✏️ Código 3: Clustering Jerárquico Complete linkage

Supongamos que no conocemos a que especie corresponde cada línea (es decir, no existe la columna species en la tabla), pero sospechamos que son tres especies.

Vamos a usar métodos de clustering para tratar de recuperar lo mejor que podamos los tres grupos de flores.

En este TP vamos a hacer un poco de trampa y vamos a comparar visualmente los resultados de los distintos métodos de clustering con lo que nosotros ya sabemos que es verdad (es decir, vamos a comparar con el dato de especie).

Vamos a tener que hacer varios plots similares, por lo tanto, en vez de repetir el código, vamos a usar por primera vez funciones de Python creadas por nosotros.

✏️ Paso 1: Crear la función de Python.

Copien el siguiente código en el colab y modifiquen las secciones que dicen @@EDITAR@@.

Tienen que asignar a cada parámetro de la función el valor que quieren graficar en el eje x y en el eje y, por ejemplo x_col = "sepal_length". Una vez hecho esto, corran el código para repetir el gráfico hecho en el Código 1 y guardarlo en un archivo llamado 01_Sepal_vs_Petal_Length_per_Species.pdf.

CódigoCódigo con comentarios

import pandas as pd
import seaborn as sns
import matplotlib.pyplot as plt

#### FUNCIONES AUXILIARES ####
def plot_data_to_pdf_w_color(data, x_col, y_col, color_col,
                              x_label, y_label, plot_title,
                              pdf_file, palette=None):
    fig, ax = plt.subplots(figsize=(8, 7))
    sns.scatterplot(data=data, x=x_col, y=y_col, hue=color_col,
                     palette=palette, s=60, ax=ax)
    ax.set_xlabel(x_label, fontsize=14)
    ax.set_ylabel(y_label, fontsize=14)
    ax.set_title(plot_title, fontsize=16, loc="center")
    ax.tick_params(axis="both", labelsize=12)

    fig.savefig(pdf_file)
    plt.close(fig)

#### CODIGO PRINCIPAL ####
df_iris = sns.load_dataset("iris")

plot_data_to_pdf_w_color(data=df_iris,
                          x_col="@@EDITAR@@", # Que quiero que vaya en el eje X
                          y_col="@@EDITAR@@", # Que quiero que vaya en el eje y
                          color_col="@@EDITAR@@",  # Que columna quiero usar para colorear
                          x_label="@@EDITAR@@",  # Cuál es el título del eje x
                          y_label="@@EDITAR@@",  # Cuál es el título del eje y
                          plot_title="@@EDITAR@@",   # Cuál es el título del gráfico
                          pdf_file="01_Sepal_vs_Petal_Length_per_Species.pdf",
                          palette={"setosa": "#004D40", "versicolor": "#D81B60", "virginica": "#FFC107"})

import pandas as pd
import seaborn as sns
import matplotlib.pyplot as plt

#Estoy usando comentarios rodeados de cuatro numerales para delimitar secciones de mi código
#Esto no es puramente estético, sino que también ayuda a la navegación del código en editores como VS Code
#### FUNCIONES AUXILIARES ####
def plot_data_to_pdf_w_color(data, x_col, y_col, color_col,
                              x_label, y_label, plot_title,
                              pdf_file, palette=None):
    #En seaborn no existe una función *aes()* separada: los parámetros x, y, hue, etc. de
    #*scatterplot()* cumplen ese rol, y como reciben strings, son ideales para cuando el
    #nombre de la columna a usar está guardado en una variable (como acá con x_col, y_col, color_col)
    fig, ax = plt.subplots(figsize=(8, 7))
    sns.scatterplot(data=data, x=x_col, y=y_col, hue=color_col,
                     palette=palette, s=60, ax=ax)
    ax.set_xlabel(x_label, fontsize=14)
    ax.set_ylabel(y_label, fontsize=14)
    ax.set_title(plot_title, fontsize=16, loc="center")
    ax.tick_params(axis="both", labelsize=12)

    #*fig.savefig()* es el equivalente a abrir un archivo pdf, imprimir el plot y cerrarlo,
    #todo en un solo paso. La extensión del archivo (.pdf) determina el formato de salida
    fig.savefig(pdf_file)
    #*plt.close()* libera la figura de la memoria
    plt.close(fig)

#### CODIGO PRINCIPAL ####
df_iris = sns.load_dataset("iris")

plot_data_to_pdf_w_color(data=df_iris,
                          x_col="@@EDITAR@@",
                          y_col="@@EDITAR@@",
                          color_col="@@EDITAR@@",
                          x_label="@@EDITAR@@",
                          y_label="@@EDITAR@@",
                          plot_title="@@EDITAR@@",
                          pdf_file="01_Sepal_vs_Petal_Length_per_Species.pdf",
                          palette={"setosa": "#004D40", "versicolor": "#D81B60", "virginica": "#FFC107"}
                          )

✏️ Paso 2:

Usando la función que acabamos de crear, vean como se distribuyen los puntos al comparar sepal_width contra petal_width. Guarden este plot en un archivo llamado 02_Sepal_vs_Petal_Width_per_Species.pdf.

✏️ Paso 3: Agregar identificadores.

Un problema que tenemos es que por ahora no hay ninguna forma de identificar a una fila específica, así que le vamos a agregar un identificador numérico a cada fila. Debido al orden que tienen las filas de df_iris, los primeros 50 identificadores van a corresponder a flores de la especie setosa, los segundos 50 a versicolor y los últimos a virginica (aunque supuestamente esto no lo sabemos).

#Agregamos una nueva columna denominada row_id que tiene un numero entre 1 y 150
#len(df_iris) es una función de Python que me devuelve el numero de filas en la tabla
#El numero de filas también se puede conseguir haciendo df_iris.shape[0]
df_iris["row_id"] = range(1, len(df_iris) + 1)

✏️ Paso 4: Creando una matriz de datos para usar al momento de clusterizar.

Creamos un nuevo DataFrame llamado df_datos, al que le quitamos la columna species para simular que no contamos con esa información. De esta manera, podemos aplicar el clustering únicamente sobre los datos disponibles y luego analizar cómo se agrupan las observaciones.

CódigoCódigo con comentarios

columnas_ordenadas = ["row_id"] + [c for c in df_iris.columns if c != "row_id"]
df_iris = df_iris[columnas_ordenadas]

df_datos = df_iris.drop(columns=["species"]).set_index("row_id")

print(df_datos)

#Aca estamos cambiando el orden de las columnas de df_iris, moviendo row_id al principio
#(el resto de las columnas quedan en el mismo orden relativo en el que estaban)
columnas_ordenadas = ["row_id"] + [c for c in df_iris.columns if c != "row_id"]
df_iris = df_iris[columnas_ordenadas]

#Estamos sacando la columna species ya que queremos simular que no tenemos esta información
#(la columna species va a estar todavía en df_iris, pero no en df_datos)
df_datos = df_iris.drop(columns=["species"]).set_index("row_id")

print(df_datos)

✏️ Paso 5: Cálculo de distancias.

Usando el data frame de datos recién creado (df_datos), vamos a crear la matriz de distancias euclidianas usando las funciones pdist() y squareform() de scipy.spatial.distance.

CódigoCódigo con comentarios

from scipy.spatial.distance import pdist, squareform

distancias_condensadas = pdist(df_datos.values, metric="euclidean")
matriz_distancias = squareform(distancias_condensadas)

print(matriz_distancias)

from scipy.spatial.distance import pdist, squareform # Importo las funciones pdist y squareform de la librería scipy.spatial.distance

# Uso la función pdist para calcular las distancias euclidianas (metric="euclidean)
distancias_condensadas = pdist(df_datos.values, metric="euclidean")

# pdist devuelve las distancias en formato condensado, sin repetir la mitad simétrica ni la diagonal.

# Agrego la mitad simétrica y la diagonal usando squareform
matriz_distancias = squareform(distancias_condensadas)

print(matriz_distancias)

✏️ Paso 5: Clustering jerárquico.

Lo primero que vamos a hacer es un clustering jerárquico para agrupar a las 150 filas en 3 grupos según los valores de las 4 medidas. El criterio de agregación será complete linkage.

Para esto se utiliza la función linkage() de scipy.cluster.hierarchy, de la siguiente manera:

CódigoCódigo con comentarios

from scipy.cluster.hierarchy import linkage

clustering_jerarquico = linkage(distancias_condensadas, method="complete")

from scipy.cluster.hierarchy import linkage # importo la función linkage de la librería scipy.cluster.hierarchy

# uso la función linkage para realizar el clustering jerárquico con el criterio de agregación complete linkage (method="complete")
# la función linkage sólo acepta como parámetro una MATRIZ con las distancias
clustering_jerarquico = linkage(distancias_condensadas, method="complete")

Pueden usar help(linkage) o consultar la documentación de scipy para ver otros posibles criterios.

✏️ Paso 6: Creación del dendrograma.

Usen la función dendrogram() (también de scipy.cluster.hierarchy) para plotear clustering_jerarquico. Usen el parámetro ax.set_title() para cambiarle el título al plot indicando que es un clustering jerárquico, que usa complete linkage.

CódigoCódigo con comentarios

from scipy.cluster.hierarchy import dendrogram
import matplotlib.pyplot as plt

fig, ax = plt.subplots(figsize=(10, 6))
dendrogram(clustering_jerarquico, ax=ax)
ax.set_title("Clustering Jerárquico - Complete Linkage")
plt.show()

from scipy.cluster.hierarchy import dendrogram # importo la función dendrograma de la librería scipy.cluster.hierarchy
import matplotlib.pyplot as plt # importo matplotlib.pyplot como plt para poder graficar

fig, ax = plt.subplots(figsize=(10, 6))
dendrogram(clustering_jerarquico, ax=ax, color_threshold=0)
ax.set_title("Clustering Jerárquico - Complete Linkage")
plt.show()

✏️ Pregunta

Mirando el plot recién creado, ¿les es fácil distinguir a simple vista los tres grupos de especies en el clustering jerárquico? (recuerden que pueden hacer zoom sobre la figura para agrandarla).

✏️ Paso 7: Mejorando el gráfico del dendrograma.

Acá vamos a hacer un poquito de trampa y vamos a usar la información que no tenemos, es decir la columna species.

Vamos a colorear cada flor dependiendo de su especie. La función dendrogram() no colorea las etiquetas por sí sola en base a una variable externa, pero podemos hacerlo coloreando manualmente las etiquetas del eje después de graficar el dendrograma:

CódigoCódigo con comentarios

import numpy as np
from scipy.cluster.hierarchy import dendrogram
import matplotlib.pyplot as plt

colores_especies = {"setosa": "#004D40", "versicolor": "#D81B60", "virginica": "#FFC107"}
colores_por_fila = df_iris["species"].map(colores_especies).values

fig, ax = plt.subplots(figsize=(18, 6))
resultado_dendro = dendrogram(clustering_jerarquico, labels=df_iris["row_id"].values, ax=ax, color_threshold=0)

orden_hojas = resultado_dendro["leaves"]
colores_ordenados = colores_por_fila[orden_hojas]

for etiqueta, color in zip(ax.get_xticklabels(), colores_ordenados):
    etiqueta.set_color(color)
    etiqueta.set_fontsize(6)

ax.set_title("Clustering Jerárquico - Complete Linkage - Color per Species")

pdf_file = "11_Clustering_jerarquico_complete_linkage.pdf"
fig.savefig(pdf_file, bbox_inches="tight")

import numpy as np
from scipy.cluster.hierarchy import dendrogram
import matplotlib.pyplot as plt

#Estoy asumiendo que guardaron la salida de linkage() en una variable llamada clustering_jerarquico
#De no ser así, cambien el nombre de la variable a continuación por lo que corresponda

#Armo un diccionario que asigna un color a cada especie, y lo aplico a la columna species
#para tener un color por fila, en el mismo orden que las filas de df_iris
colores_especies = {"setosa": "#004D40", "versicolor": "#D81B60", "virginica": "#FFC107"}
colores_por_fila = df_iris["species"].map(colores_especies).values

fig, ax = plt.subplots(figsize=(18, 6))
#dendrogram() nos devuelve un diccionario con información del plot, entre otras cosas el
#orden final en el que quedaron las hojas (leaves) en el eje X
resultado_dendro = dendrogram(clustering_jerarquico, labels=df_iris["row_id"].values, ax=ax, color_threshold=0)

#Reordeno los colores para que coincidan con el orden en que quedaron las hojas en el dendrograma
orden_hojas = resultado_dendro["leaves"]
colores_ordenados = colores_por_fila[orden_hojas]

#Recorro las etiquetas del eje X y les asigno el color y tamaño de fuente correspondiente
#(esto es lo que en R se lograba con dendextend::labels_colors())
for etiqueta, color in zip(ax.get_xticklabels(), colores_ordenados):
    etiqueta.set_color(color)
    etiqueta.set_fontsize(6)

ax.set_title("Clustering Jerárquico - Complete Linkage - Color per Species")

#Guardo la figura en un pdf y cierro la figura
pdf_file = "11_Clustering_jerarquico_complete_linkage.pdf"
fig.savefig(pdf_file, bbox_inches="tight")
plt.close(fig)

✏️ Pregunta.

Abran el archivo 11_Clustering_jerarquico_complete_linkage.pdf. ¿Pueden ahora distinguir los tres grupos de especies en el clustering jerárquico? ¿Cuáles especies les parecen mejor agrupadas? (los colores de las especies corresponden al color usado en los gráficos anteriores).

✏️ Paso 8: Clustering Jerárquico single linkage

Hasta el momento sólo utilizamos complete linkage al momento de hacer nuestros clustering jerárquicos, ahora vamos a realizar el clustering usando otro criterio de agregación, por ejemplo el single linkage. Para esto:

1. Vuelvan a correr la función linkage() pero ahora usen method = "single". Guarden el clustering resultante en una nueva variable (clustering_jerárquico_single).
2. Crear un archivo que contenga al dendrograma hecho a partir del clustering jerárquico que usa single linkage como criterio de agregación. Nombren a este archivo 12_Clustering_jerarquico_single_linkage.pdf.

✏️ Pregunta

¿Qué diferencias ven entre este dendrograma y el anterior? ¿Pueden relacionar estas diferencias con lo que saben de single linkage y complete linkage?

✏️ Pregunta

Ignorando los colores, ¿cuál les parece el mejor criterio de agregación para este caso donde queremos recuperar tres clusters?

✏️ Paso 9: Asignar clusters.

Cuando uno mira el dendrograma se puede ver que ciertas flores son más similares entre sí que otras, y podemos suponer que entonces pertenecen a un mismo grupo.

Esto se puede calcular computacionalmente "cortando" el dendrograma usando un cierto umbral de similitud y agrupando en un mismo cluster a aquellos elementos que queden por debajo de ese umbral.

Esto se puede hacer de dos formas, o determinando el umbral de similitud o determinando la cantidad de clusters a crear. En Python esto se hace con la función fcluster() de scipy.cluster.hierarchy:

from scipy.cluster.hierarchy import fcluster

clusters_por_altura = fcluster(clustering_jerarquico, criterion="distance", t=@@EDITAR@@)
clusters_por_cantidad = fcluster(clustering_jerarquico, criterion="maxclust", t=@@EDITAR@@)

Donde:

• criterion="distance" con t recibe la altura de similitud a la cual cortar (eje y en el plot anterior)
• criterion="maxclust" con t recibe la cantidad de clusters a crear.

Para elegir el umbral de altura podés variar el parámetro color_theshold en el paso 7 en la línea:

resultado_dendro = dendrogram(clustering_jerarquico, labels=df_iris["row_id"].values, ax=ax, color_threshold=0)

✏️ Pregunta

¿Qué umbral usarías?

✏️ Pregunta

Y en el caso de clusters por cantidad ¿Qué cantidad usarías?

✏️ Paso 10: Hacer clusters y gráficos

Por último vamos a querer recrear el gráfico de puntos generado en el Código 2, pero ahora mostrando información tanto de las especies originales (con el color) como de la agrupación resultante del clustering jerárquico (con la forma). Vamos a utilizar los datos del clustering jerárquico que usa el criterio de agregación complete linkage.

1. Lo primero es entonces agregar la información del clustering jerárquico a nuestro df_iris; para ello usen los datos guardados en la variable clusters_por_cantidad (lo tienen que haber realizado con t=3)

2. Asignen esa información a una nueva columna en la tabla df_iris llamada cj_cluster (como en este caso fcluster() devuelve los datos en el mismo orden que están en la tabla se puede hacer directamente con =, no hace falta usar merge()).

df_iris["cj_cluster"] = clusters_por_cantidad

1. Los valores guardados en la columna cj_cluster son del tipo numérico, pero para nosotros los números 1, 2 y 3 son categorías. Corran el siguiente código para convertir la columna recién creada en una variable categórica:

   #En este caso poner las categorías a mano no es 100% necesario, pero no viene mal
   #Recuerden que no sabemos que numero corresponde a que especie
   #(porque ademas ya vimos que no hay un match perfecto 1 a 1)
   df_iris["cj_cluster"] = pd.Categorical(df_iris["cj_cluster"], categories=[1, 2, 3])
   print(df_iris)


   Ahora vamos a hacer el gráfico de manera similar al creado antes, pero donde la columna species determine el color y la columna cj_cluster determine la forma de los diferentes puntos del plot; para ello:

2. Copien la función plot_data_to_pdf_w_color() y cámbienle el nombre a plot_data_to_pdf_w_color_and_shape(). Modifiquen esta nueva función considerando lo siguiente:

   • Agreguen un parámetro a la función que va a recibir el nombre de la columna que determina la forma, o shape, de los puntos.

   • Agreguen un parámetro markers a la función para definir a mano las tres formas. Usen los valores {1: "^", 2: "*", 3: "o"} (triángulo, cruz y círculo).

   • Modifiquen la llamada a sns.scatterplot() agregando:

     • el parámetro style y asignándole el valor del parámetro de la función creada con la columna que determina la forma.

     • el parámetro markers y asignándole el valor del parámetro de la función creada con los markers elegidos.

import pandas as pd
import seaborn as sns
import matplotlib.pyplot as plt

#### FUNCIONES AUXILIARES ####
def plot_data_to_pdf_w_color_and_shape(data, x_col, y_col, color_col, shape_col,
                                       x_label, y_label, plot_title,
                                       pdf_file, palette=None,
                                       markers={1: "^", 2: "*", 3: "o"}):
    fig, ax = plt.subplots(figsize=(8, 7))

    sns.scatterplot(data=data, x=x_col, y=y_col, hue=color_col,
                    style=shape_col,
                    markers=markers,
                    palette=palette, s=60, ax=ax)

    ax.set_xlabel(x_label, fontsize=14)
    ax.set_ylabel(y_label, fontsize=14)
    ax.set_title(plot_title, fontsize=16, loc="center")
    ax.tick_params(axis="both", labelsize=12)

    fig.savefig(pdf_file)
    plt.close(fig)

1. Usando la función que acabamos de crear, vean como se distribuyen los puntos al comparar sepal_length contra petal_length usando la columna species para determinar el color y la columna cj_cluster para determinar la forma de los diferentes puntos. Guarden este plot en un archivo llamado 21_Sepal_vs_Petal_Length_per_Species_CJ3.pdf.

✏️ Pregunta

Abran el archivo recién creado. ¿Cuáles especies les parecen mejor agrupadas?

✏️ Pregunta

Entre este plot y el dendrograma creado en 11_Clustering_jerarquico_complete_linkage.pdf ¿Cuál les parece la mejor manera de representar este clustering? ¿Por qué?

Importante - Clustering vs Plot

Tengan en cuenta que al momento de clusterizar estamos usando los datos de las cuatro columnas de la tabla. Sin embargo, en este último plot estamos viendo solo la relación entre dos. Por esta razón, este plot no es realmente representativo del clustering que estamos haciendo.

Dicho todo esto, este plot es útil ya que es mucho más fácil de leer que otros plots más complejos, pero debe tomarse como un análisis exploratorio.

---

Ejercicio 3 - K-means

Otro método muy popular para agrupar elementos es el K-means. A diferencia del clustering jerárquico, éste no crea un árbol de similitud, sino que utiliza un método iterativo para asignar directamente cada elemento a diferentes grupos. Otra característica del K-means es que hay que pasarle el número de clusters a crear.

La clase KMeans viene con scikit-learn.

Vamos a utilizar la variable df_datos creada anteriormente con:

df_datos = df_iris.drop(columns=["species"]).set_index("row_id")
print(df_datos)

✏️ Paso 1. Uso de KMeans

from sklearn.cluster import KMeans

df_datos = df_iris.drop(columns=["species"])

#Corro KMeans para la matriz de datos pidiéndole 3 clusters
#random_state controla el aspecto azaroso de kmeans para que nos de igual a todos
kmeans_k3 = KMeans(n_clusters=3, random_state=1, n_init=10)
clustering_kmeans_k3 = kmeans_k3.fit(df_datos.values)

#Extraigo los clusters calculados (sumo 1 para que arranquen en 1, como en el clustering jerárquico)
clusters_kmeans_k3 = clustering_kmeans_k3.labels_ + 1

print(clusters_kmeans_k3)

Donde n_clusters = 3 le está diciendo a la función que cree 3 clusters (lo que estoy indicando en el nombre de la variable con _k3 para que el nombre de la variable sea descriptivo).

Tip - Predeterminar el azar

La clase KMeans genera la primera posición de sus centros al azar. Esto hace que si la corren varias veces o en diferentes computadoras va a dar diferentes resultados cada vez. Esto se puede controlar con el parámetro random_state que asigna a mano el valor de la seed, que es el número base que usa Python al momento de generar azar. Si les interesa hacer esto tienen que pasarle dicho parámetro a KMeans(), por ejemplo random_state = 1.

P.D.: El azar en las computadoras no existe realmente. Muchos programas usan listas pre-generadas de "números creados al azar" y otras usan cosas como "el quinto decimal de la temperatura del procesador en este momento", lo que se aproxima suficientemente al azar para funcionar bien.

✏️ Paso 2

Comparen los clusters obtenidos utilizando KMeans() contra los clusters a los obtenidos previamente usando clustering jerárquico. Para eso:

• Usen la clase KMeans() para crear un nuevo clustering. Usen la cantidad de n_clusters que consideren necesarios.
• Extraigan los clusters del clustering recién creado y asígnenlos a una nueva columna en df_iris llamada k3_cluster (como en este caso KMeans() devuelve los datos en el mismo orden que están en la tabla se puede hacer directamente con =, no hace falta usar merge()).
• Transformen dicha columna en una variable categórica (pd.Categorical).
• Usando la función creada plot_data_to_pdf_w_color_and_shape() y vean como se distribuyen los puntos al comparar sepal_length contra petal_length usando la columna species para determinar el color y la columna k3_cluster para determinar la forma de los diferentes puntos. Guarden este plot en un archivo llamado 22_Sepal_vs_Petal_Length_per_Species_K3.pdf.

df_iris["k3_cluster"] = clusters_kmeans_k3

df_iris["k3_cluster"] = pd.Categorical(df_iris["k3_cluster"], categories=[1, 2, 3])

plot_data_to_pdf_w_color_and_shape(
    data=df_iris,
    x_col="sepal_length",       # Eje X
    y_col="petal_length",       # Eje Y
    color_col="species",        # Columna para determinar el color
    shape_col="k3_cluster",     # Columna para determinar la forma
    x_label="Sepal Length",
    y_label="Petal Length",
    plot_title="Sepal Length vs Petal Length per Species",
    pdf_file="22_Sepal_vs_Petal_Length_per_Species_K3.pdf",
    palette={"setosa": "#004D40",
             "versicolor": "#D81B60",
             "virginica": "#FFC107"}
)

✏️ Pregunta

Abran el archivo recién creado. Basándose solo en lo que pueden observar en este plot, ¿pueden decir algo de si este agrupamiento es mejor, peor o similar al obtenido con el clustering jerárquico? (recuerden que "no" también es una respuesta válida).

Silhouette

Para cada elemento presente en un agrupamiento se puede calcular un Silhouette coeficient, el cual es un número entre -1 y 1 que indica que tan similar es dicho elemento a otros elementos de su mismo cluster y que tan diferente es dicho elemento a los elementos de otros clusters.

• Cuanto más cerca de 1, mejor asignado esta dicho elemento en su cluster.
• Cuanto más cerca de 0, está cerca del límite de asignación entre dos clusters.
• Cuanto más cerca de -1, peor asignado esta dicho elemento en su cluster.

Coeficiente de Sillhouette

Se calcula el coeficiente de Cohesión, a: distancia promedio del punto a evaluar con los otros los puntos dentro del mismo cluster.

Se calcula el coeficiente de Separación, b: distancia promedio del punto a evaluar con los puntos del cluster más cercano.

Para el elemento i del cluster j, el coeficiente de Sillohouete queda entonces:

\[ S_{ij} = \frac {b - a}{Max (a, b)} \]

Es posible entonces calcular el promedio de los Silhouette coefficients de todos los elementos presentes en un agrupamiento, donde promedios más cercanos a 1 van a indicar que el agrupamiento general es mejor.

Este método tiene bastantes usos, pero uno de los más comunes es definir cuál es el número ideal de clusters a crear con K-means.

En Python esto se usa con las funciones silhouette_samples() y silhouette_score() de sklearn.metrics:

✏️ Código

from sklearn.metrics import silhouette_samples, silhouette_score
import numpy as np
import matplotlib.pyplot as plt

#Calculo los silhouette coefficients para los datos agrupados en 3 clusters usando kmeans
#Le paso el dataframe de datos original y los clusters; internamente calcula las distancias necesarias
silhouette_kmeans_k3 = silhouette_samples(df_datos.values, clusters_kmeans_k3, metric="euclidean")

#Puedo plotear los silhouette coefficients con un bar plot horizontal, ordenado por cluster
orden = np.argsort(clusters_kmeans_k3)
fig, ax = plt.subplots(figsize=(6, 8))
ax.barh(range(len(silhouette_kmeans_k3)), silhouette_kmeans_k3[orden],
        color=[plt.cm.tab10(c) for c in clusters_kmeans_k3[orden]])
ax.set_title("Kmeans - centers = 3")
plt.show()

#Y podemos extraer el promedio de los Silhouette coefficients
promedio_silhouette_kmeans_k3 = silhouette_score(df_datos.values, clusters_kmeans_k3, metric="euclidean")
print(promedio_silhouette_kmeans_k3)

✏️ Pregunta

Observa el gráfico ¿todos los elementos están bien agrupados?

✏️ Pregunta

Supongamos ahora que estamos en un escenario real, por lo que no tenemos información sobre a qué especie corresponde cada punto. Evalúen objetivamente cual es el mejor clustering de los realizados

Ejercicios adicionales

Sobre los ejercicios adicionales

Recomendamos hacer los ejercicios extra de este TP!

El primero les enseña a realizar gráficos usando matplotlib/seaborn y a personalizarlos, por lo que van a aprender un poco mas sobre como mostrar sus datos.

El segundo, es la continuación del TPP 2, donde van a poder aplicar los conceptos de clustering en un estudio de transcriptómica. Es un ejercicio integrador, similar a lo que se haría trabajando en un laboratorio. En este punto pueden que les surjan dudas conceptuales sobre que están haciendo en cada paso, no duden en usar discord!

Ejercicio adicional 1 - Mejores plots: matplotlib y seaborn

En el TPP 1 mencionamos rápidamente a las librerías matplotlib y seaborn, que son de las formas más populares de hacer plots en Python. Estas librerías son bastante completas y tienen un sinfín de funcionalidades, pero hoy vamos a darle un vistazo a su funcionalidad básica (la galería de matplotlib y el tutorial de seaborn son una forma rápida de ver todas las posibilidades que tienen).

Un ejemplo muy simple de hacer un plot con la función scatterplot de seaborn sería:

import seaborn as sns
import matplotlib.pyplot as plt

#Recuerden que sns.load_dataset("iris") carga el dataset iris en un DataFrame de pandas
df_iris = sns.load_dataset("iris")

fig, ax = plt.subplots()
sns.scatterplot(data=df_iris, x="petal_length", y="sepal_length", ax=ax)

plt.show()

• fig y ax son variables en las que estoy guardando la figura y los ejes del plot. Cuando llamo a plt.show() el plot va a aparecer en una ventana nueva (o directamente en la celda, si estamos trabajando en un notebook de Jupyter).
• data = df_iris le está indicando a la función scatterplot de que tabla va a sacar la información a plotear. En seaborn se puede usar cualquier DataFrame de pandas.
• A diferencia de ggplot en R, en seaborn no existe una función aes() separada: los parámetros como x, y, hue, style o size se pasan directamente a la función del plot y son los que se van a encargar de relacionar las diferentes columnas de la tabla con las diferentes variables del plot.
• x = "petal_length" está indicando que la variable X en el plot va a ser los datos de la columna petal_length.
• y = "sepal_length" está indicando que la variable Y en el plot va a ser los datos de la columna sepal_length.
• sns.scatterplot() está indicando el tipo de plot a realizar (un scatter plot).
• A diferencia de ggplot, en Python no encadenamos configuraciones con el símbolo +. En cambio, cada ajuste adicional (título, nombres de ejes, colores, etc.) se hace llamando a métodos sobre el objeto ax (por ejemplo ax.set_title(...)) antes de mostrar o guardar el plot.

1) Corran el código anterior y vean el plot resultante.

Cambiar la estética del plot según variables

El parámetro hue de muchas funciones de seaborn (entre otros, style y size) es el que nos permite modificar los colores, formas o tamaños de cada punto del plot en base a otra columna de la tabla.

2) Corran el siguiente código y vean el plot resultante:

fig, ax = plt.subplots()
sns.scatterplot(data=df_iris, x="petal_length", y="sepal_length", hue="species", ax=ax)

plt.show()

En este código, hue = "species" le está diciendo a scatterplot que modifique el color de los puntos dependiendo del valor de la columna species. Si recuerdan a iris, esta columna era una columna categórica con 3 valores que podemos ver en el plot. Como le pasamos a hue una variable categórica, nos devolvió una escala de colores categórica.

3) Corran el código anterior, pero ahora reemplacen a species por petal_width, ¿qué cambios observan?

4) Es posible también modificar varias de estas características a la vez. Corran el siguiente código y vean el plot resultante:

fig, ax = plt.subplots()
sns.scatterplot(data=df_iris, x="petal_length", y="sepal_length",
                 hue="species", style="species", size="petal_width", ax=ax)

plt.show()

En este caso agregamos 2 características nuevas, style (la forma de los puntos) y size (el tamaño de los puntos) y le asignamos cada uno de ellos a una variable de la tabla. Noten que no hay problema con que una columna modifique más de una característica a la vez.

5) Tal vez ya lo notaron, pero por el momento no tenemos ningún control sobre que colores o formas le asigna seaborn a mis tres categorías. Vamos a mostrarles como hacerlo para este caso específico.

Corran el siguiente código y vean el plot resultante:

#Los colores se pueden escribir en inglés o en hexadecimal
#"#FF0000" es el color rojo (se podría haber puesto "red")
colores = {"setosa": "#FF0000", "versicolor": "blue", "virginica": "green"}
formas = {"setosa": "^", "versicolor": "x", "virginica": "o"}

fig, ax = plt.subplots()
sns.scatterplot(data=df_iris, x="sepal_length", y="petal_length",
                 hue="species", style="species",
                 palette=colores, markers=formas, ax=ax)

plt.show()

• palette = colores: me permite modificar a mano una escala discreta de colores, asignando a cada categoría (cada especie) el color que yo quiera mediante un diccionario.
• markers = formas: me permite modificar a mano una escala discreta de formas, asignando a cada categoría el símbolo de marcador de matplotlib que yo quiera.

Como estamos usando diccionarios (donde cada clave es directamente el nombre de la categoría), no dependemos del orden en el que aparecen los valores de species en la tabla: cada color y cada forma quedan asignados siempre a la especie correcta, sin importar el orden.

Tip - Posibles valores para markers

La imagen anterior muestra los códigos numéricos de forma que usa R (pch). En Python, matplotlib usa strings en cambio de números para indicar la forma de los puntos: algunos de los más comunes son "o" (círculo), "^" (triángulo hacia arriba), "s" (cuadrado), "x" (cruz), "D" (diamante) y "*" (estrella). Pueden ver la lista completa en la documentación de matplotlib sobre markers.

El color interior de algunas de estas formas depende de la variable edgecolor/facecolor, que no mencionamos todavía, pero se usa de forma similar al resto.

Tip - Colores y daltonismo

El daltonismo ocurre cuando hay un problema con los pigmentos en ciertas células nerviosas del ojo que perciben el color. Estas células se llaman conos y los hay de tres tipos, los cuales son responsables de ver principalmente al rojo, al verde y al azul respectivamente.

La frecuencia del daltonismo es bastante alta, con un 8% de los hombres caucásicos, 5% de los asiáticos y 4% de los africanos presentando problemas para distinguir el color rojo del verde. Como la mayoría de los casos de daltonismo provienen de una mutación de un gen recesivo ligado al cromosoma X, muy pocas mujeres son daltónicas.

Debido al considerable número de personas con daltonismo, es buena ídea tener en cuenta esto al momento de elegir colores para cualquier figura que vaya a ser vistas por el público general. Se pueden encontrar decenas de herramientas online que nos ayudan a crear esto, así como paquetes de Python o paletas de colores (por ejemplo, las paletas "colorblind" o "cividis" de seaborn/matplotlib). Un ejemplo de una paleta de colores sería:

Pueden leer más información sobre este tema aca.

6) Por último, ¿qué pasa si no queremos cambiar la estética del plot dependiendo del valor de una variable, sino que simplemente queremos cambiarla y que afecte a todos los puntos por igual? En estos casos hay que pasar dicha característica directamente a la función del plot (fuera de hue/style/size).

Corran el siguiente código y vean el plot resultante:

colores = {"setosa": "#FF0000", "versicolor": "blue", "virginica": "green"}

fig, ax = plt.subplots()
sns.scatterplot(data=df_iris, x="sepal_length", y="petal_length", hue="species",
                 palette=colores, s=60, marker="x", ax=ax)

plt.show()

Nombres y estilo de los ejes y el plot

7) Ahora que ya modificamos bastante el estilo de los datos, vamos a modificar el resto del plot. Lo primero que vamos a hacer es cambiar el nombre del eje X, el eje Y y el título del plot.

Corran el siguiente código y vean el plot resultante:

colores = {"setosa": "#FF0000", "versicolor": "blue", "virginica": "green"}
formas = {"setosa": "^", "versicolor": "x", "virginica": "o"}

fig, ax = plt.subplots()
sns.scatterplot(data=df_iris, x="sepal_length", y="petal_length",
                 hue="species", style="species",
                 palette=colores, markers=formas, s=60, ax=ax)
ax.set_xlabel("Sepal Length")
ax.set_ylabel("Petal Length")
ax.set_title("Sepal Length vs Petal Length per Species")

plt.show()

• ax.set_xlabel(): indica el nombre del eje X
• ax.set_ylabel(): indica el nombre del eje Y
• ax.set_title(): indica el título del plot

8) Si bien obtuvimos lo deseado, puede ser que queramos cambiar el tamaño de los ejes o centrar el título. Esto lo hacemos pasando parámetros adicionales a esas mismas funciones, y usando ax.tick_params():

Corran el siguiente código y vean el plot resultante:

colores = {"setosa": "#FF0000", "versicolor": "blue", "virginica": "green"}
formas = {"setosa": "^", "versicolor": "x", "virginica": "o"}

fig, ax = plt.subplots()
sns.scatterplot(data=df_iris, x="sepal_length", y="petal_length",
                 hue="species", style="species",
                 palette=colores, markers=formas, s=60, ax=ax)
ax.set_xlabel("Sepal Length")
ax.set_ylabel("Petal Length")
ax.set_title("Sepal Length vs Petal Length per Species", fontsize=16, loc="center")
ax.xaxis.label.set_size(14)
ax.yaxis.label.set_size(14)
ax.tick_params(axis="both", labelsize=12)

plt.show()

• ax.set_title(..., fontsize=16, loc="center"): estamos modificando el título del plot, donde fontsize modifica el tamaño de letra y loc = "center" lo centra horizontalmente.
• ax.xaxis.label.set_size(14) / ax.yaxis.label.set_size(14): estamos modificando el tamaño de letra de los títulos de los ejes (es decir, los nombres de los ejes).
• ax.tick_params(axis="both", labelsize=12): estamos modificando el tamaño de los números de los ejes.

Fondo del plot

9) Lo último que nos queda por modificar es el "fondo" del plot, es decir, el color de fondo, las líneas que corresponden a las divisiones de los ejes y el recuadro general del plot. Si bien esto se puede hacer a mano, seaborn viene con algunas opciones ya armadas.

Corran el siguiente código y vean el plot resultante:

sns.set_style("whitegrid")

colores = {"setosa": "#FF0000", "versicolor": "blue", "virginica": "green"}
formas = {"setosa": "^", "versicolor": "x", "virginica": "o"}

fig, ax = plt.subplots()
sns.scatterplot(data=df_iris, x="sepal_length", y="petal_length",
                 hue="species", style="species",
                 palette=colores, markers=formas, s=60, ax=ax)
ax.set_xlabel("Sepal Length")
ax.set_ylabel("Petal Length")
ax.set_title("Sepal Length vs Petal Length per Species", fontsize=16, loc="center")

plt.show()

• sns.set_style("whitegrid") es una función que setea el estilo general de los plots subsiguientes (en este caso un estilo simple con fondo blanco y una grilla). A diferencia de ggplot, esta función se llama antes de crear el plot y no se "encadena" con el resto de la configuración: queda aplicada de forma global hasta que se cambie de nuevo. Otros estilos posibles son "white", "dark", "darkgrid" y "ticks".

Otros tipos de plots

Si bien la mayoría de lo que les mencionamos hasta ahora es aplicable al uso general de seaborn, hasta el momento nos enfocamos en un solo tipo de plot, el scatter plot, hecho mediante sns.scatterplot().

Debido a que esto es suficiente para lo que necesitamos hacer hoy, no vamos a hablar hoy de otros tipos de plots, pero si les interesa pueden verlo con mucho detalle en la galería de ejemplos de seaborn o en los cheatsheets de matplotlib.

Ejercicio adicional 2 - Analizando el efecto de dos inhibidores

En el TPP 2 hicimos un ejercicio donde usábamos el equipo FilterMax F5 para analizar 22 inhibidores de una llamada Enzima Z, la cual resulta que era la cruzipaína, es decir, la cisteín proteasa principal de Trypanosoma cruzi, el parásito causante de la enfermedad de Chagas.

En esta segunda fase del experimento se eligieron 2 inhibidores y se realizó un análisis más detallado, estudiando como varía la expresión de miles de genes en presencia o ausencia de dichos inhibidores. Para esto se hizo un estudio de transcriptómica (RNA-seq) donde se extrajo el ARN y se lo analizó con Illumina. Luego, cada read encontrado se mapeó contra el genoma de referencia y se llegó a una tabla de conteo para cada uno de las transcriptos del genoma.

Para cada caso (control, droga 1 y droga 2) se realizaron 3 réplicas técnicas para obtener resultados más robustos.

Nuestro objetivo va a ser entonces obtener una lista de los genes que son más afectados por cada droga.

Leer los datos

1) Lean los archivos control_data.tsv, drug1_data.tsv y drug2_data.tsv que se encuentran en sus materiales de trabajo y guárdenlos en diferentes variables llamadas control_data, drug1_data y drug2_data respectivamente. Asegúrense de que las variables son del tipo DataFrame de pandas (pueden usar pd.read_csv(archivo, sep="\t")).

Estandarizar los datos

El conteo de reads no se puede comparar entre genes puesto que la expresión basal de cada uno es distinto, por lo cual encontrar 10 reads de un gen puede ser mucho, y encontrar 1000 de otro puede ser poco. Además cada ensayo de secuenciación puede tener distinta profundidad con lo que tampoco sería viable comparar 10 reads de un ensayo donde en total se mapearon \(2\text{x}10^8\) reads con los mismos 10 de otro ensayo donde se mapearon \(1\text{x}10^8\) (es decir, la mitad).

Por esta razón vamos a querer modificar las nueve columnas y transformar el valor a "conteo por millón", cuya fórmula es:

\[ \text{RPM or CPM} = \frac{ReadsDelGen * 10^6}{ReadsTotales} \]

Combinar las réplicas

Otra cosa que vamos a querer hacer es combinar las tres réplicas para cada caso. Esto lo vamos a hacer simplemente promediando los 3 valores de CPM para cada gen en cada tratamiento.

2) En base a los TPs anteriores ya tienen los conocimientos para hacer el estandarizado de datos y la combinación de réplicas usando fors, pero para hacerla un poco más fácil les vamos a dar un par de funciones que les van a simplificar bastante este paso (y ya que estamos les mostramos la función apply() de pandas en acción):

CódigoCódigo con comentarios

import pandas as pd

def calcular_conteo_por_millon(vector_cuentas):
    #Dado un vector (columna) de reads, esta funcion lo transforma en CPM y devuelve el vector
    return vector_cuentas * 1_000_000 / vector_cuentas.sum()

def parsear_datos(df, columnas_a_parsear, nombre_columna_nueva):
    #Dado un DataFrame, una lista de strings con los nombres de las columnas con reads a parsear y
    #un nombre de una columna a crear, esta funcion:
    # - Transforma los reads de las columnas a parsear en CPM
    # - Calcula el promedio de los CPM por cada fila y lo guarda en una columna nueva con el nombre dado
    # - Saca las columnas a parsear del DataFrame
    # - Devuelve el DataFrame con los cambios

    df_aux = df[columnas_a_parsear].apply(calcular_conteo_por_millon, axis=0)

    df[nombre_columna_nueva] = df_aux.mean(axis=1).round(4)

    df = df.drop(columns=columnas_a_parsear)

    return df

import pandas as pd

def calcular_conteo_por_millon(vector_cuentas):
    #Dado un vector (columna) de reads, esta funcion lo transforma en CPM y devuelve el vector

    #Aca estoy asumiendo que vector_cuentas.sum() nunca es 0 (lo que tiene un poco
    #de sentido ya que si es 0 entonces todos los counts son 0)
    return vector_cuentas * 1_000_000 / vector_cuentas.sum()

def parsear_datos(df, columnas_a_parsear, nombre_columna_nueva):
    #Dado un DataFrame, una lista de strings con los nombres de las columnas con reads a parsear y
    #un nombre de una columna a crear, esta funcion:
    # - Transforma los reads de las columnas a parsear en CPM
    # - Calcula el promedio de los CPM por cada fila y lo guarda en una columna nueva con el nombre dado
    # - Saca las columnas a parsear del DataFrame
    # - Devuelve el DataFrame con los cambios

    #Me quedo con un DataFrame auxiliar que solo contenga las columnas a parsear (y no el ID del gen)
    df_aux = df[columnas_a_parsear]

    #La función apply() con axis=0 va a ejecutar la función calcular_conteo_por_millon para
    #cada COLUMNA de df_aux (las tres réplicas, en este caso)
    df_aux = df_aux.apply(calcular_conteo_por_millon, axis=0)

    #.mean(axis=1) calcula el promedio para cada FILA de df_aux (cada uno de los genes estudiados)
    df[nombre_columna_nueva] = df_aux.mean(axis=1).round(4)

    #Saco las columnas que ya no me interesan del DataFrame original
    df = df.drop(columns=columnas_a_parsear)

    return df

2.1) Corran las funciones anteriores para cargarlas en memoria, luego úsenlas para estandarizar y combinar las réplicas del control y las drogas 1 y 2. Un ejemplo de correr esta función para el caso de control sería:

control_data = parsear_datos(df=control_data,
                              columnas_a_parsear=["control1", "control2", "control3"],
                              nombre_columna_nueva="control")

2.2) Ahora que ya tenemos los datos parseados, usen el método merge() de pandas dos veces para combinar los 3 DataFrame en uno solo llamado full_data (si todo salió bien debería tener 11.106 filas y 4 columnas). Por ejemplo:

full_data = control_data.merge(drug1_data, on="gene_id").merge(drug2_data, on="gene_id")

(reemplacen "gene_id" por el nombre real de la columna que identifica a cada gen en sus tablas)

Calcular el Fold Change

3) Algo mencionamos antes, pero concluir que "hay 10 CPM más al agregarle la droga" no significa nada en el vacío. Si en el control era solo 1 CPM, entonces 10 más es mucho. Si en el control eran 10.000 CPM, 10 más es insignificante.

Vamos entonces a calcular el fold change, es decir, cuantas veces más (o menos) de CPM fueron observados al agregarle la droga frente a cuando estaba solo el control. Esto lo calculamos como:

\[ \text{Fold Change} = \frac{\text{CPM Droga}}{\text{CPM Control}} \]

3.1) Antes de seguir leyendo ¿Se les ocurre algún caso donde la fórmula anterior nos de problemas?

Respuesta

Básicamente hay 2 casos donde el cálculo del Fold Change va a dar problemas:

• Cuando CPM Control = 0: La división no se puede hacer (y de hacerla en Python va a dar inf o un error de división por cero, dependiendo de cómo se calcule)
• Cuando CPM Control ~ 0: En este caso la división se hace, pero el Fold Change va a dar un número muy grande (y probablemente varios órdenes de magnitud más grande que el resto de los Fold Change calculados). Este Fold Change no se debe a que CPM Droga es realmente mayor, sino a que CPM Control es muy chico, por lo que no es realmente informativo.

Estos dos problemas se pueden arreglar agregando un número buffer, es decir, un número pequeño que se adiciona al numerador y al denominador. En este caso vamos a usar 0,125 con lo que la fórmula quedaría:

\[ \text{Fold Change} = \frac{\text{CPM Droga} + 0.125}{\text{CPM Control} + 0.125} \]

3.2) ¿Qué pasa ahora en los dos casos problemáticos que estamos tratando resolver? ¿Cómo afecta este buffer a los casos "normales"? (es decir, cuando tanto el numerador como el denominador son números mayores a 1)

3.3) Usando la fórmula con buffer, calculen el Fold Change para ambas drogas y guárdenlos en nuevas columnas de la tabla full_data (pónganles nombres que representen la información que contienen).

Transformar el Fold Change

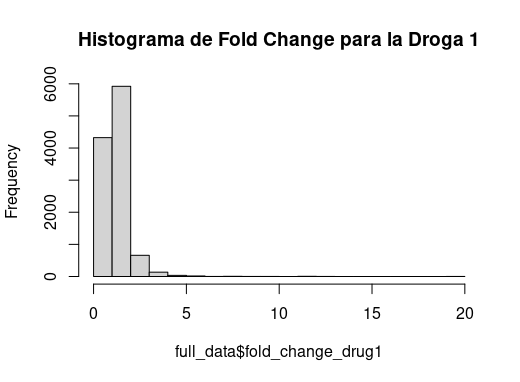

Ahora bien, vamos a analizar como se distribuyen los valores del Fold Change para todas las proteínas (primera pestaña del plot que está abajo). Podemos ver que si bien el Fold Change llega hasta 20 en algunos casos, la gran mayoría de ellas tienen Fold Changes menores a 4.

En el paso siguiente vamos a querer agrupar nuestros genes por como se comportan frente a las drogas 1 y 2 clusterizando con KMeans y luego plotearlo en un heatmap. En este momento la mayoría de los datos se encuentran en un pequeño rango del "espectro" de Fold Change, por lo que al momento de agrupar por similitud básicamente van a formar un único gran cluster, lo que no da información.

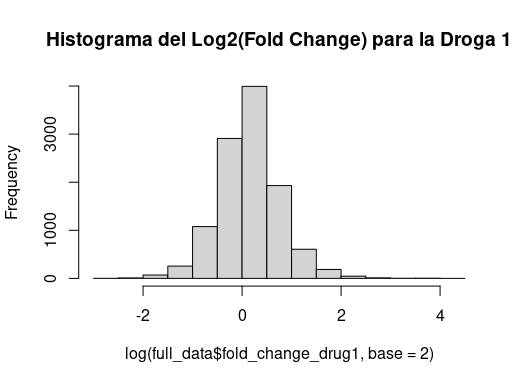

Por esta razón queremos convertir nuestros datos a una escala logarítmica. Como Fold Change solo llega hasta 20 vamos a usar una escala logarítmica en base 2. En Python esto se hace usando la función numpy.log2().

4) Usando la función numpy.log2(), calculen el logaritmo en base 2 de los Fold Change para ambas drogas y guárdenlos en nuevas columnas de la tabla full_data.

Fold Change para la Droga 1Log2(Fold Change) para la Droga 1

Plotear el Heatmap

El heatmap es un tipo de plot que no vimos hasta el momento, pero que tal vez conozcan. La versión básica del heatmap nos permite graficar valores numéricos como una escala de colores lo que nos permite ver diferencias entre filas rápidamente e incluso encontrar filas similares o patrones.

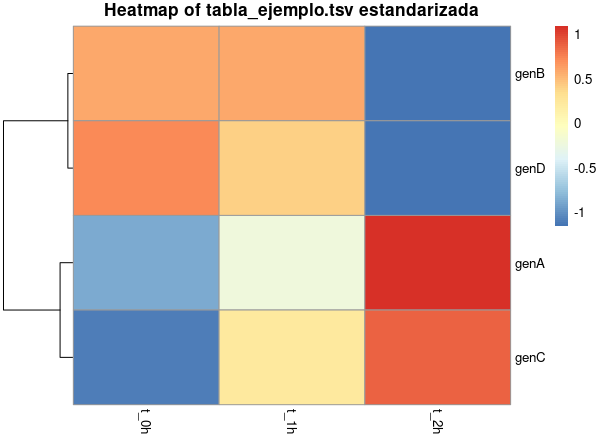

A continuación mostramos un ejemplo que usa los datos estandarizados del Ejercicio 2 del TP 10a (la tabla ejemplo con los 4 genes, matriz_datos_ST):

No solo nos permite ver rápidamente que hay 2 grupos de genes, sino que la función sns.clustermap() (de seaborn) también va a agrupar las filas por similitud y mostrar un dendrograma de similitud (todo esto se puede poner o sacar con parámetros).

5) En nuestro caso tenemos miles de genes, por lo que es complicado usar un heatmap que los muestre a todos por separado. Vamos entonces a clusterizarlos por similitud usando KMeans, y luego graficar los centroides de cada cluster con un heatmap. Al momento de definir clusters no sabemos cuántos son, por lo que vamos a elegir un número relativamente grande, sabiendo que eso puede resultar en varios clusters que son muy similares.

5.1) Aseguren tener instaladas las librerías seaborn y scikit-learn (pip install seaborn scikit-learn).

5.2) Corran el siguiente código reemplazando log2_fold_change_drug1_wBuffer y log2_fold_change_drug2_wBuffer por el nombre de las columnas que contienen el logaritmo en base 2 de los Fold Change:

import pandas as pd
from sklearn.cluster import KMeans
import seaborn as sns
import matplotlib.pyplot as plt

#Como voy a usar kmeans, inicializo la seed para que el plot de igual en todos lados siempre
plot_data = full_data[["log2_fold_change_drug1_wBuffer", "log2_fold_change_drug2_wBuffer"]]

#Agrupo las filas en 10 clusters usando KMeans (similar a pheatmap(kmeans_k = 10) en R)
kmeans_10 = KMeans(n_clusters=10, random_state=1, n_init=10)
clusters_kmeans_10 = kmeans_10.fit_predict(plot_data.values)

#En vez de graficar las miles de filas originales, grafico los centroides de cada uno de los 10 clusters
centroides = pd.DataFrame(kmeans_10.cluster_centers_,
                           columns=plot_data.columns,
                           index=[f"cluster_{i + 1}" for i in range(10)])

#Uso sns.clustermap() para hacer un heatmap con dendrograma de similitud entre los centroides
#col_cluster = False le está diciendo que no trate de agrupar las columnas por similitud
sns.clustermap(centroides, col_cluster=False, cmap="vlag")
plt.show()

• n_clusters = 10 le está diciendo a KMeans que agrupe los datos en 10 clusters, similar a pheatmap(mat = plot_data, kmeans_k = 10, ...) en R.
• col_cluster = False le está diciendo a clustermap que no trate de agrupar las columnas por similitud y que no haga un dendrograma asociado a las columnas.

5.3) Mirando los 10 clusters que acabamos de crear, para que clusters de genes se observa:

• Fold change alto para ambas drogas
• Fold change bajo para ambas drogas
• Fold change alto para la droga 1 y bajo la droga 2
• Fold change bajo para la droga 1 y alto la droga 2

Calcular genes más afectados

6) Si bien el heatmap nos da una idea global de como actuaron las drogas, nuestro objetivo es entender un poco más de su funcionamiento. Para esto, vamos a analizar la lista de genes que se vieron afectados por ellas.

Para obtener esta lista es necesario entonces definir un umbral numérico de Fold Change a partir del cual consideramos que el cambio fue "significativo" para nosotros. Estos umbrales se pueden elegir en base a conocimientos previos, en base a controles positivos y negativos, o mediante prueba y error (analizando qué y cuántos genes quedan por encima del umbral).

Otra cosa a considerar es que en este caso estamos analizando drogas que funcionan como inhibidores, por lo que no nos interesa solo los genes con Fold Change alto, sino que incluso nos interesan más los genes con Fold Change bajo (que debido a como se calculó quiere decir cercanos a 0).

En este caso vamos a quedarnos con aquellos genes que cumplan alguna de las siguientes condiciones:

• \(log_2(FoldChange) \geq 1.5\) (es decir \(FoldChange \geq 2.83 = 2^{1.5}\))
• \(log_2(FoldChange) \leq -1.5\) (es decir \(FoldChange \leq \frac{1}{2.83} = 2^{-1.5}\))

O sea, que nos vamos a quedar con aquellos genes que tienen un CPM 2.83 veces más grande o más chico que el control.

6.1) Filtren full_data para quedarnos con aquellas filas donde el logaritmo en base 2 del Fold Change de la droga 1 sea mayor a 1.5 o menor a -1.5. Guarden la lista de los IDs de las proteínas que cumplen esa condición en una nueva variable. Hagan lo mismo para la droga 2.

Tip - Calcular el valor absoluto

La función abs() (built-in de Python, o numpy.abs() si están trabajando con un vector/columna) nos devuelve el valor absoluto de un número. Si bien es posible filtrar estos datos usando simplemente un OR (| en pandas), también lo pueden hacer usando abs(), lo que prefieran.

6.2) Usen el método to_csv() de pandas para generar un nuevo archivo llamado affected_genes_drug1 y guarden en él los IDs recién calculados para la droga 1. Tengan en cuenta que queremos solo los IDs, por lo que tienen que usar los parámetros index=False y header=False para que no haya nombres de las filas ni de las columnas. Hagan lo mismo para la droga 2.

Buscar nuestros genes en bases de datos

Importante

La base de datos TriTrypDB se encuentra discontinuada en este momento (septiembre 2024). Dejamos el ejercicio planteado para cuando la página vuelva a estar activa, y para que vean como era el paso de data mining. Cuando haya una alternativa, vamos a reemplazar este punto con la nueva información.

7) Lo último que vamos a hacer con esta información es investigar en bases de datos para tratar de entender un poco más que procesos biológicos están siendo afectados por nuestras drogas. Como estamos trabajando con Trypanosoma cruzi vamos a ir a una página que se especializa en tripanosomátidos llamada TriTrypDB.

7.1) Entren a este link y copien la lista de IDs que acabamos de crear para la droga 1. Hagan click en Get Answer.

7.2) Una vez que se hayan cargados los datos vayan a Analyze Results Gene Onthology Enrichment, asegúrense que este checkeado Biological Process y aprieten Submit (disclaimer: esta parte a veces no anda y hay que probar otro día).

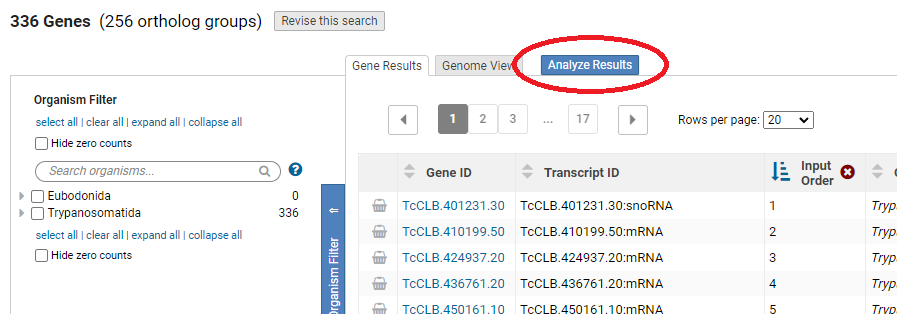

Tip - Ubicación del botón Analyze Results

7.3) Esta tabla muestra procesos biológicos relacionados con nuestra lista de genes. A grandes rasgos, ¿qué procesos biológicos parecen estar afectados directa o indirectamente por la droga 1? Para responder esto pueden ordenar la tabla obtenida por la columna P-value en forma ascendente o pueden presionar el botón Show Word Cloud que se encuentra arriba de la tabla para ver un Word Cloud de los diferentes procesos biológicos.

7.4) Hagan 7.1), 7.2) y 7.3) para la droga 2.

7.5) ¿Que habría que cambiar en lo que hicimos en el punto 6) si sólo nos interesaran los procesos biológicos que son inhibidos por nuestras drogas?

Bibliografía

Consola de Python

• Comando help()

Ejercicio a informar — Clustering de proteínas de Pseudomonas aeruginosa

Info

Fecha límite de entrega: Viernes 25/09/2026 23:59 hs
Fecha límite de entrega: Viernes 02/10/2026 23:59 hs

Enviar a: rbquinteros@iib.unsam.edu.ar, incluyendo en copia a jglavina@iib.unsam.edu.ar y al resto de los miembros del grupo.

En el marco del trabajo de un laboratorio dedicado al estudio de Pseudomonas aeruginosa, se analizará un conjunto de proteínas de esta bacteria con el objetivo de identificar posibles patrones entre sus características moleculares.

El conjunto de datos contiene información sobre proteínas de P. aeruginosa y diferentes propiedades fisicoquímicas, entre ellas el punto isoeléctrico, la longitud y la hidrofobicidad. El dataset original fue construido a partir de información proveniente de UniProt y NCBI.

El objetivo es utilizar técnicas de clustering para explorar si existen grupos de proteínas con características fisicoquímicas similares. Posteriormente, se incorporará información sobre la localización subcelular de las proteínas, que no será utilizada para generar los agrupamientos, sino para evaluar si los clusters obtenidos presentan alguna relación con la localización de las proteínas y si esta información permite aportar una interpretación biológica de los grupos identificados.

Dataset

Pseudomonas aeruginosa — Kaggle

Importación y selección de los datos

Para comenzar, descarguen el archivo pseudomonas_aeruginosa.csv desde Kaggle. Pueden consultar la página para obtener información detallada sobre el dataset.

En Google Colab pueden cargar el archivo utilizando el siguiente código:

import kagglehub
import pandas as pd

path = kagglehub.dataset_download("jiscecseaiml/pseudomonas-aeruginosa")

df = pd.read_csv(path + "/pseudomonas_aeruginosa.csv")

df.head()

El dataset original contiene información adicional sobre las proteínas. Para este ejercicio, se utilizarán únicamente las siguientes cuatro columnas, con el objetivo de simplificar el análisis y evitar la inclusión de variables que puedan aportar información redundante o altamente correlacionada.

1. ID
2. Isoelectric Point
3. Protein Length
4. Hydrophobicity

Seleccionen únicamente estas columnas:

df = df[[
    "ID",
    "pI",
    "Protein Length",
    "Hydrophobicity"
]]

1) Exploración de los datos

Realicen una primera exploración del conjunto de datos.

• ¿Cuántas proteínas contiene?
• ¿Qué tipo de dato corresponde a cada variable?
• ¿Existen valores faltantes?

Realicen los gráficos que permitan observar la distribución de las características del set de datos.

2) K-means

Apliquen el algoritmo K-means para realizar el clustering de las proteínas. Informen los parámetros utilizados.

Dado que las variables presentan diferentes escalas y K-means se basa en el cálculo de distancias, es necesario realizar previamente un escalado de los datos para evitar que las variables con valores numéricamente mayores tengan una influencia desproporcionada en la formación de los clusters.

El escalado puede realizarse mediante:

from sklearn.preprocessing import StandardScaler

df_datos = df.drop(columns=["ID"])

scaler = StandardScaler()

df_datos = scaler.fit_transform(df_datos)

Para evaluar objetivamente los agrupamientos, calculen el silhouette score.

Prueben diferentes cantidades de clusters (k) de 2 hasta 5. Comparen el silhouette score obtenido para cada valor de k.

¿Qué cantidad de clusters presenta el mejor resultado según este criterio?

3) Clustering jerárquico

Ahora realicen un clustering jerárquico complete linkage, utilizando el número óptimo de clusters que obtuvieron como resultado después de utilizar K-means.

Construyan un dendrograma que permita visualizar cómo se van agrupando las proteínas.

Viendo el dendrograma, ¿cambiarían entonces la cantidad de clusters a utilizar?

Comparen los grupos obtenidos mediante K-means con los obtenidos mediante clustering jerárquico.

¿Los dos métodos producen agrupamientos similares?

Para facilitar la comparación, representen gráficamente los clusters utilizando las variables empleadas en el análisis. Utilicen las mismas representaciones para ambos métodos.

Para un cluster a elección, indiquen:

• cantidad de proteínas;
• identificadores de las proteínas que lo componen;
• valores promedio y desviación estándar de las variables utilizadas:
  • punto isoeléctrico;
  • longitud;
  • hidrofobicidad.

¿Qué propiedades moleculares caracterizan a este grupo?

4) Localización subcelular

Ahora vamos a incorporar información sobre la localización subcelular de las proteínas, obtenida a partir de predicciones realizadas con PSORTb.

Esta información se encuentra en el archivo psortb_localizations_proteins.csv disponible en el Drive y la vamos a añadir a nuestro DataFrame.

psortb = pd.read_csv("psortb_localizations_proteins.csv")

df_localizacion = df.merge(
    psortb,
    on="ID",
    how="left"
)

Una vez incorporada esta información, analicen la distribución de las localizaciones subcelulares dentro de los clusters obtenidos mediante K-means y clustering jerárquico.

• ¿Las distintas localizaciones subcelulares se distribuyen de manera uniforme entre los clusters?
• A partir de estos resultados, ¿las propiedades fisicoquímicas utilizadas para construir los clusters parecen estar relacionadas con la localización subcelular?
• ¿Consideran que las propiedades fisicoquímicas utilizadas en este análisis serían suficientes para predecir la localización subcelular de una proteína? Justifiquen su respuesta a partir de los resultados obtenidos.

Para facilitar la interpretación, representen gráficamente la relación entre los clusters y la localización subcelular.
